內容編輯JX7 萬能工具顯微鏡
分類: 工具顯微鏡
發布時間: 2013-08-26 17:05
產品特點

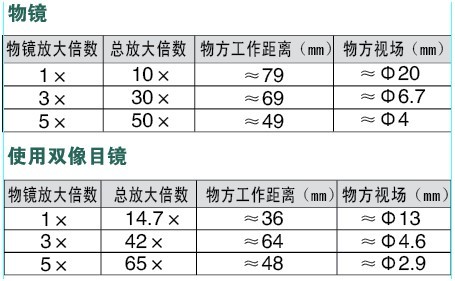

主顯微鏡配有多種目鏡和物鏡，視場大，成像清晰；
采用目視讀數系統，數據穩定可靠；
主顯微鏡可左右偏擺，適用于螺旋狀零件測量；
透、反射照明，輪廓和表面尺寸均可測量；
具有快速移動和微動裝置，并可快速切換；
帶有頂針架、V形支架、測高裝置等多種附件，使用面廣。
________________________________________
產品用途
該儀器是機械制造業、電子制造業、計量院所廣泛使用的一種多用途計量儀器。可以用來測量量程內的各種
零件的尺寸、形狀、角度和位置。儀器采用光柵數顯技術對測量數據進行數據處理，可使用影像法、軸切法
、接觸法和雙光束干涉條紋法等多種方法進行測量。
典型測量對象有：
測量各種成型零件，如樣板、樣板車刀、樣板銑刀、沖模和凸輪的形狀；
測量螺紋、絲杠和蝸桿等外螺紋的中徑、大徑、小徑、螺距、牙型半角；
測量齒輪滾刀的導程，齒形和牙型角；
測量電路板、鉆模或孔板上孔的位置度、鍵槽的對稱度等形位誤差。
________________________________________
技術參數
工作臺
X坐標行程：200mm
Y坐標行程：100mm
X、Y坐標分辨率：0.001mm
測量準確度：（1+L/100）μm，其中
L為測量長度，單位：mm
平工作臺尺寸（mm）：260×270
圓工作臺直徑：ф213mm
圓工作臺角度分劃范圍：0°~ 360°
圓工作臺角度分度值：30"
主顯微鏡立柱
傾斜范圍：±12°
傾斜角度分度值：30'
測角目鏡
角度分劃范圍：360°
角度分度值：1'
輪廓目鏡
螺紋角度分劃范圍：±7°
輪廓角度分度值：10'
頂針裝置
頂針間的最大夾緊長度：700mm
頂針間能容納的最大直徑：ф100mm
高頂針架
高頂針架最大夾持長度：200mm
高頂針架能容納的最大直徑：ф250mm
分度頭
分度頭角度分劃范圍：0°~ 360°
分度頭角度分度值：1′
光學定位器
測量范圍（mm）：5 ~ 200
測桿垂直方向擺動范圍：±3°
最小探測孔徑：ф5mm
最大探測深度：15mm
定位變動性： <1μm
測量力（N）：0.1±0.03
儀器主機外形尺寸(mm)
長×寬×高=1300×1250×800
儀器重量：450kg
環境要求：室內溫度20℃±1℃，相對濕度小于60%
主顯微鏡配有多種目鏡和物鏡，視場大，成像清晰；
采用目視讀數系統，數據穩定可靠；
主顯微鏡可左右偏擺，適用于螺旋狀零件測量；
透、反射照明，輪廓和表面尺寸均可測量；
具有快速移動和微動裝置，并可快速切換；
帶有頂針架、V形支架、測高裝置等多種附件，使用面廣。
________________________________________
產品用途
該儀器是機械制造業、電子制造業、計量院所廣泛使用的一種多用途計量儀器。可以用來測量量程內的各種
零件的尺寸、形狀、角度和位置。儀器采用光柵數顯技術對測量數據進行數據處理，可使用影像法、軸切法
、接觸法和雙光束干涉條紋法等多種方法進行測量。
典型測量對象有：
測量各種成型零件，如樣板、樣板車刀、樣板銑刀、沖模和凸輪的形狀；
測量螺紋、絲杠和蝸桿等外螺紋的中徑、大徑、小徑、螺距、牙型半角；
測量齒輪滾刀的導程，齒形和牙型角；
測量電路板、鉆模或孔板上孔的位置度、鍵槽的對稱度等形位誤差。
________________________________________
技術參數
工作臺
X坐標行程：200mm
Y坐標行程：100mm
X、Y坐標分辨率：0.001mm
測量準確度：（1+L/100）μm，其中
L為測量長度，單位：mm
平工作臺尺寸（mm）：260×270
圓工作臺直徑：ф213mm
圓工作臺角度分劃范圍：0°~ 360°
圓工作臺角度分度值：30"
主顯微鏡立柱
傾斜范圍：±12°
傾斜角度分度值：30'
測角目鏡
角度分劃范圍：360°
角度分度值：1'
輪廓目鏡
螺紋角度分劃范圍：±7°
輪廓角度分度值：10'
頂針裝置
頂針間的最大夾緊長度：700mm
頂針間能容納的最大直徑：ф100mm
高頂針架
高頂針架最大夾持長度：200mm
高頂針架能容納的最大直徑：ф250mm
分度頭
分度頭角度分劃范圍：0°~ 360°
分度頭角度分度值：1′
光學定位器
測量范圍（mm）：5 ~ 200
測桿垂直方向擺動范圍：±3°
最小探測孔徑：ф5mm
最大探測深度：15mm
定位變動性： <1μm
測量力（N）：0.1±0.03
儀器主機外形尺寸(mm)
長×寬×高=1300×1250×800
儀器重量：450kg
環境要求：室內溫度20℃±1℃，相對濕度小于60%
