內容編輯JX20 數字式小型工具顯微鏡
分類: 工具顯微鏡
發布時間: 2013-08-26 17:09
_lit.jpg)
產品特點
1、測角目鏡上有用于瞄準的主目鏡和用于角度讀數的小目鏡。它的用途十分廣泛，一般用于測量角度、螺紋及在坐標測量時用于瞄準；
2、顯微鏡立柱可用顯微鏡偏擺手輪使其傾斜左右偏擺，以適應螺紋測量的需要；
3、主顯微鏡能配多種目鏡和物鏡，視場范圍大，成像清晰；
4、采用光電數顯技術，以精密光柵尺作為XY軸測量元件，讀數直觀，檢測方便；
5、工作臺可以快速移動，也可以精細的微動，通過旋轉手輪還可做旋轉運動，方便測量角度；
工作臺帶有頂針架，方便測量軸類零件；
6、透射、反射照明均采用LED冷光源，發熱量低，壽命長；
________________________________________
產品用途
數字式小型工具顯微鏡是機械制造工廠、科學研究機關、高中等院校的計量部門或車間檢查站廣泛常用的計量儀器。該儀器輕、使用簡便，用光柵尺作為長度測量傳感器，測量數字顯示，有較高的測量精度和使用效率。
儀器配備我公司光學定位器、雙像目鏡、輪廓目鏡、圓弧目鏡等用途廣泛。能對以下典型對象測量：
1．各種成型零件如樣板、樣板銑刀、樣板車刀、模板等的形狀。
2．外螺的中徑、大徑、小徑、螺距、牙型半角。
3．齒輪滾刀的導程、齒形和牙型角。
4．鉆模或孔板上孔的位置度、鍵槽的對稱度等形位誤差。
________________________________________

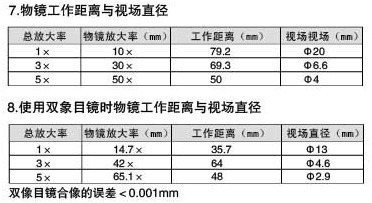

技術參數
1.分劃值、分辯率、測量范圍及有關尺寸：
坐標測量行程： X坐標：0～100mm Y坐標：0～50mm
X．Y坐標數顯分辯率： 0.001mm
顯微鏡Z向移動量： 90mm
顯微鏡立柱傾斜范圍 ： ±10°
測角目鏡角度分劃范圍 ： 0°～360°
測角目鏡測量角度： 1′
螺紋輪廓目鏡分劃范圍： ±7°
螺紋輪廓目鏡測量角度： 10′
圓工作直徑： 115mm
工作臺承重: 2Kg
頂針夾持直徑、長度 ： φ50 長110mm
2.光學定位器的主要規格
孔徑大于5毫米時測孔的最大深度： 15mm
測量力： 0.1N
測量的穩定性： 0.001mm
3.測量準確度：(測量室溫20±3℃，被測件與儀器之間的溫度差不大于1℃)
X、Y坐標（2+L/50）μm ， 其中L為長度，單位為mm
4.儀器使用電源： 220V 50Hz(有安全接地的電源)
5.外型尺寸(mm)：長600，寬350，高530
6.儀器重量：46Kg
1、測角目鏡上有用于瞄準的主目鏡和用于角度讀數的小目鏡。它的用途十分廣泛，一般用于測量角度、螺紋及在坐標測量時用于瞄準；
2、顯微鏡立柱可用顯微鏡偏擺手輪使其傾斜左右偏擺，以適應螺紋測量的需要；
3、主顯微鏡能配多種目鏡和物鏡，視場范圍大，成像清晰；
4、采用光電數顯技術，以精密光柵尺作為XY軸測量元件，讀數直觀，檢測方便；
5、工作臺可以快速移動，也可以精細的微動，通過旋轉手輪還可做旋轉運動，方便測量角度；
工作臺帶有頂針架，方便測量軸類零件；
6、透射、反射照明均采用LED冷光源，發熱量低，壽命長；
________________________________________
產品用途
數字式小型工具顯微鏡是機械制造工廠、科學研究機關、高中等院校的計量部門或車間檢查站廣泛常用的計量儀器。該儀器輕、使用簡便，用光柵尺作為長度測量傳感器，測量數字顯示，有較高的測量精度和使用效率。
儀器配備我公司光學定位器、雙像目鏡、輪廓目鏡、圓弧目鏡等用途廣泛。能對以下典型對象測量：
1．各種成型零件如樣板、樣板銑刀、樣板車刀、模板等的形狀。
2．外螺的中徑、大徑、小徑、螺距、牙型半角。
3．齒輪滾刀的導程、齒形和牙型角。
4．鉆模或孔板上孔的位置度、鍵槽的對稱度等形位誤差。
________________________________________
技術參數
1.分劃值、分辯率、測量范圍及有關尺寸：
坐標測量行程： X坐標：0～100mm Y坐標：0～50mm
X．Y坐標數顯分辯率： 0.001mm
顯微鏡Z向移動量： 90mm
顯微鏡立柱傾斜范圍 ： ±10°
測角目鏡角度分劃范圍 ： 0°～360°
測角目鏡測量角度： 1′
螺紋輪廓目鏡分劃范圍： ±7°
螺紋輪廓目鏡測量角度： 10′
圓工作直徑： 115mm
工作臺承重: 2Kg
頂針夾持直徑、長度 ： φ50 長110mm
2.光學定位器的主要規格
孔徑大于5毫米時測孔的最大深度： 15mm
測量力： 0.1N
測量的穩定性： 0.001mm
3.測量準確度：(測量室溫20±3℃，被測件與儀器之間的溫度差不大于1℃)
X、Y坐標（2+L/50）μm ， 其中L為長度，單位為mm
4.儀器使用電源： 220V 50Hz(有安全接地的電源)
5.外型尺寸(mm)：長600，寬350，高530
6.儀器重量：46Kg
